隨著國家對新能源產業的支持，越來越多的光伏項目開始大力建設，光伏放置空間成了急需解決的問題，目前光伏放置主要有兩大方向

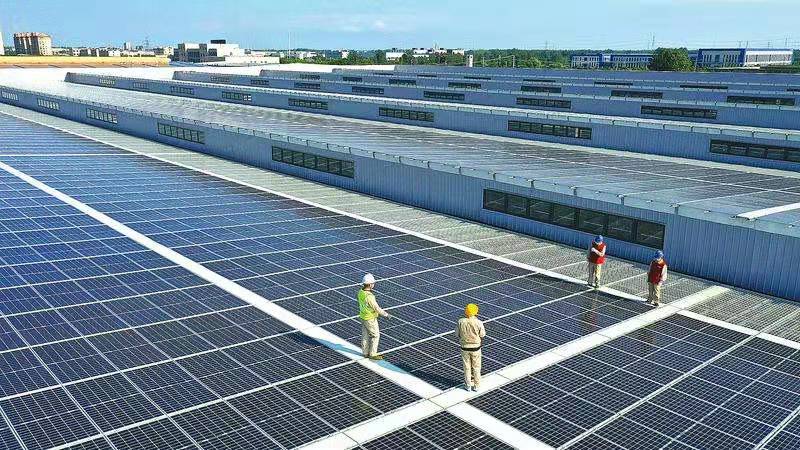

一是放置于空曠的地面如沙漠地區，二是放置于建筑物屋面上.對于放置于建筑屋面上的光伏，需要保證屋面的承載能力能滿足要求，方可放置，不然容易產生建筑倒塌的嚴重事故。光伏板一般每平米重約20kg,對于混凝土屋面。吉林省屋面光伏荷載檢測證明機構

房屋結構構件的變形是房屋安全鑒定工作中重要的檢測項目之一，其是針對可疑跡象或結構本身的弱點進行檢測，在對房屋結構進行變形測量時，房屋結構的撓度和移位情況必須進行測量，如果房屋結構變形過大，很有可能會產生相應的裂縫，而裂縫過大也會使房屋結構發生變形，因此房屋變形情況是反應房屋結構是否穩定的重要標志，也是房屋安全鑒定中的重要檢測內容。

光伏電站屋頂承重安全檢測鑒定相關計算：

（1）荷重太陽能板質量： G1=20kg×20=400kg 支架總荷重：G=136kg水泥墩荷重：G2=125kg×10=1250kg （2）屋頂單位面積受力 總荷重:400+136+1250kg=1786kg 組件安裝面積：10.125×2.973≈30.1㎡單位面積受力：1786/30.1=59.34kg/ ㎡≈0.58kN/㎡由于本項目建筑均為上人屋面，根據GB50009-2001(06年版）設計。混凝土屋面設計載荷為2kN/㎡，屋頂平均載荷為0.58KN/㎡，安裝太陽能方陣后載荷遠小于設計載荷，荷載組合zui不利負載組合為：1.0恒＋1.4風（—） =1.0x0.20-1.4 x 0.389=-0.3446 KN/m2 5.3 基礎校核電池板投影面積：10.125 m x 2.973m=30.1㎡ 負荷載：30.1㎡x 0.3446 KN/㎡=10.37 KN 基礎總配重： 1.22KN x10個=12.2 KN 平均載荷：12.2 KN/30.1㎡=0.405KN/㎡本項目需配置10個1.22KN的基礎，基礎總配置達到12.2KN ,大于負載荷10.37KN，達到系統要求。荷載組合；zui不利負載組合為：1.0恒＋1.4風（—）=1.；電池板投影面積：10.125mx2.973m=3；本項目需配置10個1.22KN的基礎。

檢測及驗算依據本次報告的主要依據如下

國家標準：《建筑結構檢測技術標準》（GB/T 50344-2004

國家標準：《鋼結構現場檢測技術標準》（GB/T50621-2010

國家標準：《建筑結構荷載規范》（GB/T 50009-2012

國家標準：《鋼結構設計規范》（GB 50017-2003

國家標準：《建筑抗震設計規范》（GB 50011-2010

國家標準：《工業建筑可靠性鑒定標準》（GB 50144-2008

國家標準：《鋼結構工程施工質量驗收規范》（GB 50205-2001

國家標準：《熱軋H型鋼和剖分T型鋼》（GB/T11263-201

協會標準：《門式剛架輕型房屋鋼結構技術規程》（CECS 102：2002）（2012版

標準圖集：《門式剛架輕型房屋鋼結構》（04SG518-3
